КАК УСТРОЕН ТЕПЛЫЙ ПОЛ

Основой для систем отопления теплый пол служит нагревательная секция, в качестве которой выступает нагревательный кабель, либо нагревательный мат (тонкий нагревательный кабель, уложенный на полимерную сетчатую основу). Устройство теплого пола на основе нагревательного кабеля представлено на схеме.

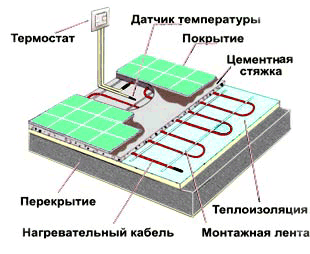

Устройство кабельной системы отопления "теплый пол"

Кабельная система теплый пол состоит из:

· Нагревательной секции (нагревательный кабель или нагревательный мат).

На выровненном и очищенном от камешков и острых осколков черновом полу укладывается теплоизоляция. Затем закрепляется монтажная лента, к которой прикрепляются витки нагревательного кабеля.

· Аппаратуры управления (терморегулятор и датчик температуры)

Датчик температуры помещается в гофрированную пластиковую трубку и укладывается между двумя витками нагревательного кабеля на одинаковом расстоянии от них.
Терморегулятор устанавливается на стене. К нему подсоединяются "холодные концы" нагревательного кабеля и провод от датчика температуры. Сверху выполняется заливка песочно-цементной стяжкой.

· Монтажных принадлежностей
(монтажная лента для закрепления витков нагревательного кабеля, гофрированная пластиковая трубка для датчика температуры)

· Теплоизоляции
В качестве теплоизоляции как правило используется тонкий слой пробки, который укладывается на фольгу, выполняющую роль теплового экрана, либо Hanalon - пенополипропилен с антипиритными добавками, фольгированный с двух сторон и ламинированный полимерной пленкой.

Система отопления "теплый пол": основная или дополнительная - почему это важно?

Система отопления теплый пол может использоваться в качестве основной или дополнительной систем отопления.
Применение теплого пола в качестве дополнительной системы отопления означает, что в помещении есть другая, как правило, традиционная система отопления, а теплый пол служит дополнением к ней. Такая схема реализуется, если основная система не справляется с отоплением, либо отопление носит сезонный характер. Чаще всего теплые полы используются именно для дополнительного комфортного подогрева пола в санузлах, на кухнях, в прихожих, на лоджиях и т.д
Использование теплого пола в качестве основной системы отопления означает, как правило, что эта система отопления - единственная. Этот фактор является определяющим при проектировании и расчете системы, так как использование теплого пола для полномасштабного обогрева загородного дома или коттеджа предъявляет повышенные требования к ее мощности.
